一、引言

功率电阻是工业自动化和电力电子设备中的“能量海绵”，在变频器制动、伺服驱动缓冲、开关电源浪涌抑制等核心环节发挥着不可替代的作用。当变频器频繁报“过电压”故障、伺服驱动器运行中突然报警停机、开关电源上电瞬间炸机——这些问题的背后，很可能就是一颗失效的功率电阻在作祟。行业数据显示，约3.5%的工业功率电阻会因应用不当或环境因素导致性能下降或提前失效-35。更触目惊心的是，华南某智能制造产业园一台价值370万元的精密机床，因一颗贴片电阻在连续工作142小时后出现性能衰减，导致主控板烧毁，停产维修周期长达23天-34。

掌握测量工业功率电阻好坏的方法，无论是对于工厂质检员、设备维修技师，还是对于刚刚入行的电子爱好者，都是排查工业设备故障、降低停机损失的核心技能。本文将结合变频器和伺服驱动两大工业典型场景，从新手基础入门到专业批量检测，分层详解工业功率电阻的检测方法，帮助不同基础的从业者快速独立完成功率电阻好坏判断，同时规避检测中的高压风险和常见误区。

二、前置准备

1. 工业功率电阻检测核心工具介绍

基础款（工厂入门质检员、维修新手必备）

• 数字万用表：是检测功率电阻最常用的工具。建议选择分辨率达0.1Ω、量程覆盖200Ω至20MΩ的数字万用表，优先选择带有四线制测量（Kelvin连接）功能的型号，可有效消除测试线电阻和接触电阻的干扰-。国产优利德、胜利等品牌均提供适合工业维修场景的经济型数字万用表，价格约100-300元。

• 温度测试仪/热电偶：用于检测电阻工作温度，判断散热是否正常。推荐K型热电偶配合数字测温仪，量程需覆盖-40℃至+200℃。

专业款（工厂流水线批量检测、专业质检场景）

• LCR测试仪：适用于功率电阻的高精度参数测试，采用四线测试技术，测量精度可高达0.0015%-59。高端型号如同惠TH2830系列支持测试频率2Hz-200kHz、量程0.01Ω-200MΩ，可灵活适配不同类型功率电阻的测试需求-59。

• 直流电阻测试仪：适用于毫欧级低阻功率电阻的高精度测量，采用四线制测量法（Kelvin电桥原理），通过施加恒流源并同步检测电压降实现高精度电阻计算-44。ZXR-100A等型号可在3秒内完成100A档位的全量程稳定输出，特别适合产线批量测试-44。

• 高压绝缘电阻测试仪/兆欧表：用于检测功率电阻的绝缘性能，输出电压需覆盖500V-2500V甚至更高。工业场景中，DIT 945PI等型号支持高达200GΩ的绝缘电阻测量-43。

• 自动化电阻分选机：面向大规模贴片功率电阻生产线的批量检测设备。日置RM3542C等新型电阻计在跳线模式下可将单次测量节拍从3.8ms缩短至0.9ms，效率提升约76%-62。

2. 工业功率电阻检测安全注意事项

⭐⭐⭐ 重中之重：功率电阻检测涉及高压电路和高温器件，安全是第一原则。

1. 断电与放电：检测前务必切断变频器、伺服驱动器等设备的总电源，并等待5-10分钟让内部储能电容完全放电。工业变频器和伺服驱动器内部主回路电容通常储存数百伏高压电，未充分放电就操作极易造成触电事故。

2. 高压防护：工业功率电阻（尤其变频器制动电阻）工作时可能承受数百至数千伏电压，检测绝缘性能时需使用绝缘工具，戴绝缘手套，单人操作时必须有旁人监护。若检测线绕电阻或金属壳电阻的绝缘电压，应严格按照标称绝缘等级（如4500V绝缘电压）选配测试量程-35。

3. 高温警示：功率电阻在长时间工作后本体温度极高。变频器制动电阻在连续制动工况下表面温度可达150℃以上，断电后仍需等待充分冷却（建议至少30分钟）方可触摸或拆卸-。

4. 清理与防护：检测前清除功率电阻表面及周边的灰尘、油污，防止短路。工业现场粉尘较多，建议检测前用吸尘器或防静电毛刷进行清理。

3. 功率电阻基础认知（适配工业精准检测）

功率电阻是专门用于承受较大电流、消耗较高功率的电阻类型，在工业设备中主要有以下几种结构形态：

• 线绕电阻：采用电阻合金线（如镍铬、锰铜）绕制于陶瓷或云母基体上，通过精密焊接与封装工艺制成-3。特点是功率大、耐冲击，典型代表为变频器制动电阻，可耐受300A峰值电流-3。

• 金属壳电阻：将电阻体封装于带有散热鳍片的铝制外壳中，垂直安装设计利于空气自然对流，散热效率比同体积轴向电阻提升40%-35。

• 水泥电阻：将电阻体封装于陶瓷壳内并用阻燃水泥填充，适用于电源电路中的浪涌限制和启动电阻。

• 贴片功率电阻：小型化高功率密度设计，用于工业控制、汽车电子等对空间有要求的场景，具备宽温稳定、高功率密度、贴片式封装等核心优势-。

在工业场景中，功率电阻的核心参数包括：标称阻值（误差等级通常为±5%、±10%）、额定功率（25℃环境下可持续承受的功率）、温度系数（TCR，优质型号可低至±50ppm/°C）以及绝缘电压（如ULV 200系列达4500V）-35-。了解这些参数是准确检测判断的基础。

三、核心检测方法

1. 工业功率电阻基础检测法（目测+导通快速初筛）

适合工厂车间快速排查、新手入门判断，无需复杂仪器。

第一步：目视检查

• 观察功率电阻表面是否有发黑、烧焦、变色、裂纹或鼓包。若发现熔断电阻表面发黑或烧焦，基本可断定是负荷过重，流经电流远超额定值所致-27。

• 对于线绕电阻，重点检查电阻丝是否断裂、焊点是否脱落。某批次通信设备故障案例中，线绕电阻因振动导致引线断裂是典型失效模式，用显微镜观察断口可看到疲劳纹路-。

• 检查引脚是否有腐蚀、松动或虚焊迹象，尤其是金属壳电阻的接地端子。

第二步：导通快速初筛

将万用表调至蜂鸣档（通断档），表笔分别接触功率电阻两端引脚：

• 若蜂鸣器响，表明电阻基本导通，未被完全开路。

• 若蜂鸣器不响，可能是阻值较大（超过蜂鸣档触发阈值）或电阻已开路，需转入仪器检测法进一步确认。

工业场景特别提示：变频器制动电阻长期处于制动电流冲击下，最容易出现内部开路但外观完好的情况，仅靠目测可能漏判。此时蜂鸣档不响而电阻外观正常，极大概率是内部电阻丝烧断开路-25。在潮湿工业环境中，功率电阻引脚可能出现氧化腐蚀但目测不易发现，建议用表笔轻刮引脚再测试。

2. 万用表检测功率电阻方法（工业新手重点掌握）

万用表是检测功率电阻最通用的工具，以下分三个模块详解操作步骤。

模块一：离线检测（已拆卸功率电阻）

• 量程选择：将万用表拨至电阻档（Ω档），根据功率电阻标称阻值选择合适的量程。测量几十千欧以上阻值的电阻时，手不要触及表笔与电阻的导电部分，以免人体电阻干扰测量结果-27。

• 表笔连接：将两表笔（不分正负）分别与功率电阻的两端引脚可靠接触，读取万用表显示的数值-27。

• 结果判断：读数与标称阻值对比，允许误差通常为±5%、±10%或±20%（具体取决于电阻的精度等级）。若超出误差范围，说明电阻已变质或损坏-27。若读数为无穷大（显示“OL”或“1”），说明电阻已开路。

模块二：在线检测（功率电阻仍在电路中）

• 优先将功率电阻的一个引脚从电路上焊开再测量，以免电路中的其他元件（尤其是并联的其他电阻或电容）对测试产生干扰，造成测量误差-25。

• 若无法焊开，可在断电条件下测量，但读数通常偏低（因为电路中存在其他并联路径），需结合电路图判断。建议新手优先采用离线检测。

模块三：变频器制动电阻检测（行业实操技巧）

• 首先检查制动电阻的接线是否正确，再用万用表电阻档测量制动电阻两端阻值-25。

• 若测量阻值为无穷大，说明制动电阻已开路损坏，需更换同规格制动电阻。

• 更换时注意选型：如果制动电阻选型偏大，则制动时母线电压会上升，可能导致变频器发生过电压故障。一般而言，设备功率越大，制动电阻阻值越小、功率越大-25。

万用表精度提升技巧：由于欧姆挡刻度的非线性关系，指针应尽可能落至全刻度起始的20%～80%弧度范围的中段位置，此区间刻度精细，测量最准确-27。对于数字万用表，优先使用自动量程模式以减少手动误操作。

3. 工业专业仪器检测功率电阻方法（进阶精准检测）

适用于工厂批量检测、专业质检场景，满足高精度和流水线效率需求。

（1）LCR测试仪法（高精度阻值测量）

采用四线法（Kelvin连接）彻底消除测试线电阻和接触电阻的干扰-。操作流程：将LCR测试仪探头分别夹在功率电阻的两个引脚上，将测量功能选为Rdc或DCR模式，读取显示数值-。与数字万用表采用固定直流电源计算电阻值不同，LCR测试仪内部施加正负0.1V电压后取平均值，测量精度更高-。适合变频器控制板上的精密采样电阻检测，以及电源电路中功率电阻的出厂质量验证。

（2）直流电阻测试仪法（毫欧级低阻测量）

适用于毫欧级低阻功率电阻的测量。连接四线制测试夹，选择合适电流档位（通常根据经验公式I_test=K×I_rated选择，K=0.05-0.2），启动测试后读取电阻值-44。这种设备在伺服驱动器功率电路的故障诊断中被推荐使用，用于检测功率回路中的低阻值元件是否正常-56。适合生产线批量测试、大功率变频器制动电阻的出厂验收。

（3）高压绝缘电阻测试仪法（绝缘性能检测）

将功率电阻从电路中完全隔离，选择适当的输出电压（通常选500V或1000V档位），连接测试夹至电阻引脚与外壳（金属壳电阻还需测外壳与引脚间），启动测试后读取绝缘电阻值，合格标准通常≥100MΩ-43。对于医疗设备和高压工业母线侧应用的功率电阻，绝缘性能检测尤为重要-35。

（4）LCR测试仪在产线批量检测中的应用

在工厂批量检测场景中，LCR测试仪通过“硬件+软件”协同实现实时质量监控。硬件方面采用四端Kelvin夹具连接，消除测试线寄生阻抗；配备专用SMD或轴向夹具确保批量测试中接触稳定-。配合自动化测试脚本与多通道并行检测，数据可实时传输至MES或ERP系统，实现“测试-分析-反馈”全流程闭环-59。

四、补充模块

1. 工业不同类型功率电阻的检测重点

• 变频器制动电阻：重点检测阻值与标称值的一致性，以及承受脉冲电流后的阻值漂移。频繁启停场景下，建议预留40%功率余量以抵抗热疲劳-35。制动电阻若开路失效，变频器会报过电压故障，可用万用表快速排查-。

• 伺服驱动器功率电阻：重点关注引线焊点和电阻丝连接处的可靠性，以及散热铝壳的接触情况。伺服驱动器在高振动环境下长期运行，线绕电阻引线断裂是常见失效模式-。

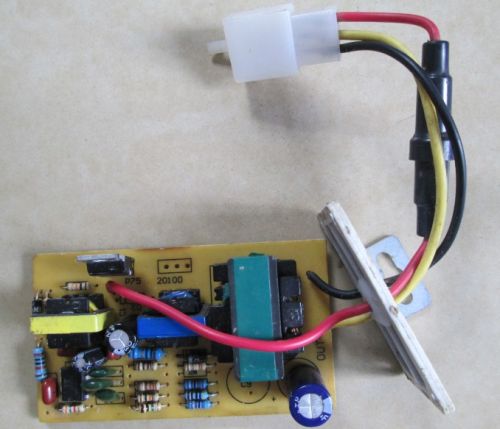

• 电源电路浪涌限制电阻：重点检测上电瞬间的冲击耐受能力和热累积效应。若开机频繁跳闸或炸机，应首先检查此电阻是否已老化变质-。

• 电流采样电阻（毫欧级）：需要极高测量精度，必须使用四线法检测。在机器人产线中，2mΩ合金电阻0.5%的阻值偏差可能导致8安培的电流测量误差-。

2. 工业功率电阻检测常见误区（避坑指南）

1. 误区一：在线检测不拆引脚直接读数。电路中的并联元件会导致读数偏低，误判为电阻损坏。正确做法：至少焊开一个引脚再测量-25。

2. 误区二：忽视环境温度对阻值的影响。功率电阻的阻值随温度变化（温度系数效应），在高温车间测量和低温仓库测量可能得出不同结果。正确做法：参考标称温度系数（如±50ppm/°C）进行修正。

3. 误区三：忽略散热条件判断电阻好坏。功率电阻的好坏不仅取决于阻值，还取决于散热能力。散热不良导致温升过高会加速电阻老化，即使阻值正常也应警惕。正确做法：检测时用热电偶监测电阻表面温度，确保温升在允许范围内-。

4. 误区四：检测后不分正负随意装回。某些功率电阻（尤其是带散热器的金属壳电阻）有接地要求，装反可能造成外壳带电。正确做法：拆卸前拍照记录安装方向和接线顺序。

5. 误区五：用万用表测低阻值时不考虑表笔电阻。万用表表笔本身有约0.1-0.5Ω的接触电阻，对于毫欧级电阻测量会造成显著误差。正确做法：对低阻值测量使用四线法或专用的低电阻测试仪。

3. 工业功率电阻失效典型案例（实操参考）

案例一：变频器频繁报警过电压，制动电阻开路

场景：某工厂75KW变频器在设备急停后频繁报警过电压故障，电机自由停车时母线电压飙升超过保护阈值。

检测过程：首先用万用表电阻档测量变频器外接制动电阻两端阻值，显示无穷大。进一步拆下电阻观察，发现3个19R/410W铝壳电阻中有1个内部电阻丝已烧断开路-。

解决方案：更换同规格（19R/410W）铝壳制动电阻，重新接线后变频器过电压故障消除。经验提示：制动电阻选型时需匹配变频器功率和制动频度，频繁制动场景应选择更大功率余量的电阻。

案例二：伺服驱动器发热严重、定位不准，电流采样电阻阻值漂移

场景：某自动化产线伺服驱动器运行2小时后发热严重，定位精度逐渐下降，最终触发过热报警停机。

检测过程：断电放电后拆下伺服驱动器的功率板，用LCR测试仪的四线法检测电流采样电阻，发现阻值较标称值漂移+12%，远超±5%的允许误差范围。显微镜观察电阻焊点正常但表面有轻微变色，判断为长期过功率导致电阻膜退化-。

解决方案：更换同规格高精度采样电阻（建议选用温度系数更低的±25ppm/°C级别），重新校准驱动器电流环参数后设备恢复正常。后续建议：定期检查功率电阻表面温度和阻值漂移趋势。

五、结尾

1. 功率电阻检测核心（工业设备高效排查策略）

综合工业场景特点，建议采用以下分级检测流程：

• 第一级：目视检查+导通测试（适用于快速初筛）→ 检查表面有无烧焦、发黑，万用表蜂鸣档快速判断通断。

• 第二级：万用表离线测量（适用于多数故障排查）→ 焊开一引脚，选合适量程测量阻值与标称值对比。

• 第三级：专业仪器精测（适用于高精度需求和批量检测）→ LCR测试仪测阻值精度、高压绝缘测试仪测绝缘性能。

高效排查逻辑：工业现场排查时，若目视无明显异常而设备报功率相关故障，应优先用万用表检测功率电阻阻值。变频器报过电压故障→先查制动电阻；伺服驱动器发热异常→先查电流采样电阻和制动电阻；开关电源启动失败→先查浪涌限制电阻。按此逻辑可快速锁定故障源，节省排查时间。

2. 功率电阻检测价值延伸（工业设备维护与采购建议）

日常维护技巧：定期（建议每季度）检查变频器和伺服驱动器中功率电阻的外观和表面温度，清理散热通道和散热铝壳上的灰尘。环境温度每升高25℃，功率电阻的额定功率下降约20%（依据IEC 60115标准）-3。在高温车间或密闭电柜中，应适当选用更大功率等级的电阻。

采购建议：行业调研显示约38%的“标称5W”电阻实际持续功率不足3W-34。建议从正规授权渠道采购，优先选择提供第三方检测报告的厂家，避免参数虚标。采购时明确标称阻值、额定功率、温度系数、绝缘电压四项核心参数。对于汽车电子、医疗设备等对可靠性要求极高的场景，需确认电阻是否通过AEC-Q200等车规级认证-3。

校准建议：用于检测的专业仪器（如万用表、LCR测试仪）建议每6个月进行标准电阻器校准，推荐使用Fluke 742A等标准电阻系列进行验证-44。

3. 互动交流（分享工业场景功率电阻检测难题）

你在维修变频器或伺服驱动器时，是否遇到过制动电阻外观完好但阻值漂移的“隐形故障”？在批量检测生产线功率电阻时，是否因测试夹具接触不良导致误判？欢迎在评论区分享你的检测经历和困惑。
