在开关电源、充电器、变频器和工业控制设备中，整流桥是将交流电转化为直流电的核心功率器件，其健康状态直接决定整机能否正常工作。由于长期过载运行、浪涌电流冲击或散热不良，整流桥经常出现开路、击穿短路或性能衰减等故障，进而引发设备无法启动、输出电压异常甚至烧毁保险丝等一系列问题。行业统计显示，电源故障中约23%由整流器件异常引发，而在电源模块失效案例中，约35%源于整流器件的隐性损伤-17-49。本文将从电源设备维修的实际场景出发，系统讲解从基础观察到万用表检测、示波器分析的分层检测方法，帮助不同基础的从业者快速掌握整流桥检测的核心技巧，有效规避操作风险。

一、电源维修场景下整流桥检测前置准备

1. 电源检测工具清单（基础款与专业款）

整流桥检测的核心工具是数字万用表，必须具备二极管测试档位，这是基础款的核心工具-20。专业群体在批量检测或高精度排查场景下，还需要配备示波器（用于观察整流输出波形）、红外热像仪（用于定位过热点）以及可调直流电源（用于带载测试）-30-33。对于家电维修的新手而言，一只具备二极管档的入门级数字万用表即可完成90%的检测任务。

2. 电源维修安全检测注意事项

重中之重：检测前必须切断设备电源，并对电路中的大容量滤波电容进行充分放电。开关电源中的高压电容可能残存上百伏电压，直接接触存在触电风险-21。

其他核心注意事项包括：①防静电处理：整流桥内部二极管对静电较为敏感，检测时应佩戴防静电手环或先触摸接地金属释放人体静电-48；②环境干燥：避免在潮湿环境下测试，水汽可能导致漏电误判-17；③引脚清理：长时间使用的整流桥引脚可能氧化，测试前需用酒精或橡皮擦清理接触面，排除接触不良导致的误判-49；④非专业人员禁带电解维修：高压操作需由合格人员进行，穿戴适当防护装备-。

3. 整流桥引脚结构与关键参数认知

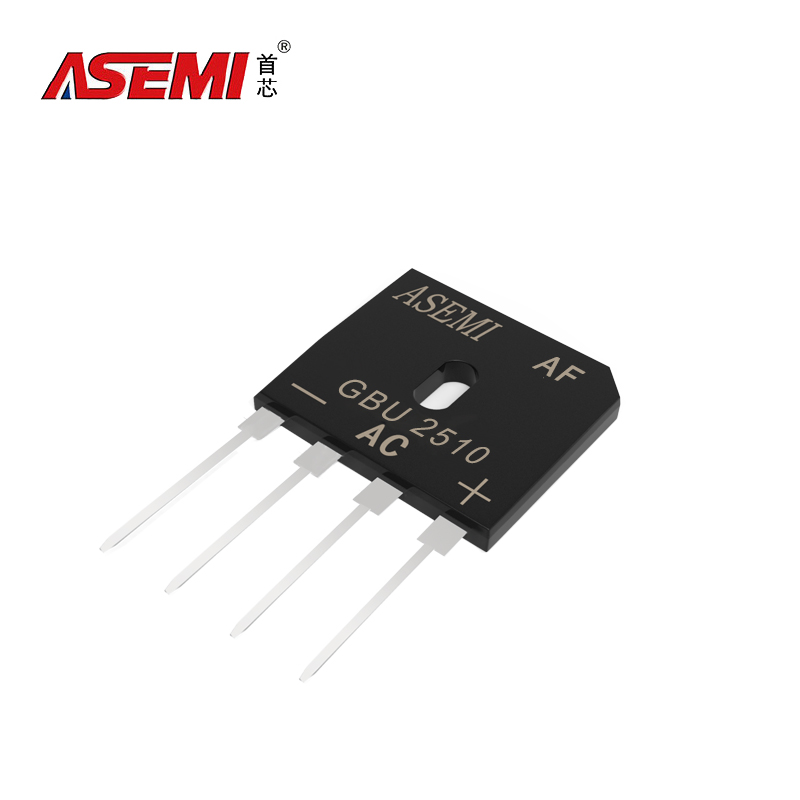

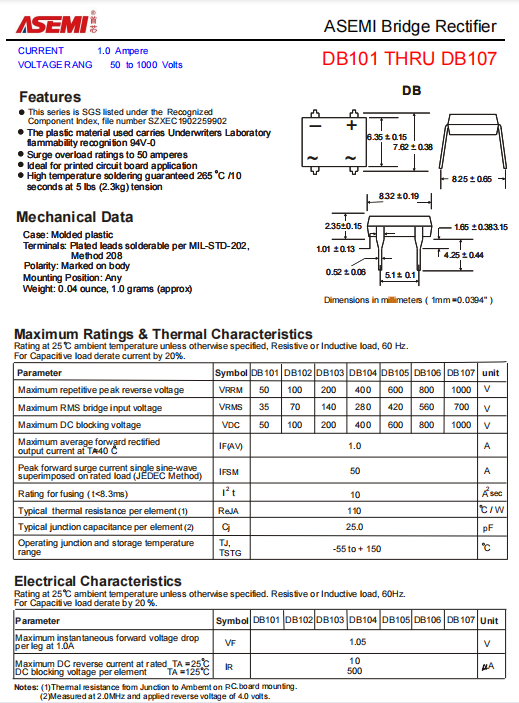

整流桥通常有4个引脚：两个交流输入端（标有“~”符号）、一个直流正极输出端（标有“+”）、一个直流负极输出端（标有“-”）-20。它内部由4个二极管按桥式结构连接而成，检测的本质是验证这4个二极管的正向导通性能和反向截止性能-1。需要特别关注的关键参数包括正向压降（VF，硅材料二极管正常为0.5V～0.7V）、反向耐压（VRRM，220V AC输入场景需≥600V）以及浪涌电流承受能力（IFSM）-2-48。

二、电源设备整流桥核心检测方法

1. 整流桥基础观察法（电源维修场景快速初筛）

无需任何工具，断电后通过目视和嗅觉进行初步排查：①观察整流桥外壳有无裂纹、烧焦痕迹或鼓包变形；②闻是否有明显的烧焦气味；③检查引脚有无虚焊、松动或氧化。若出现上述任意一种现象，基本可判定整流桥已损坏，直接进入更换流程-15。

2. 万用表检测整流桥方法（新手重点掌握）

这是最核心的检测手段，操作分4步走：

第一步：将万用表调至二极管档。 红表笔插入“VΩ”孔，黑表笔插入“COM”孔，档位选择二极管符号档-20。

第二步：正向导通测试——检测4个二极管的正向压降。 红表笔接整流桥正极（+），黑表笔依次接两个交流输入端（~）。正常时万用表显示0.5V～0.7V的电压值，表示该路二极管正向导通正常。红表笔接正极（+）、黑表笔接负极（-），同样应显示0.5V～0.7V-20。

第三步：反向截止测试——验证二极管反向阻断能力。 红表笔接负极（-），黑表笔依次接两个交流输入端（~），正常时应显示“OL”或“1”（表示开路）。若显示某个电压数值，说明二极管存在反向漏电流，已损坏-20。红表笔保持接负极（-）、黑表笔接正极（+），同样应显示“OL”。

第四步：全面测试——完成全部8次测量（4组正反向）。 必须逐一验证整流桥内部的4个二极管，任何一组测试出现异常即表明整个整流桥已损坏，需整体更换-17。

判断标准：正常整流桥——4次正向测量均应显示0.5V～0.7V，4次反向测量均应显示“OL”；完全击穿（短路）——正反向均显示接近0V，通常伴随保险丝熔断；开路失效——正向测量无导通电压显示，反向保持截止，导致输出电压缺失-17。

3. 示波器检测整流桥方法（进阶精准检测）

万用表无法发现间歇性故障和软击穿问题，这时需要用示波器做动态检测。

操作流程：在安全条件下给电路板通电，用示波器探头连接整流桥的直流输出端（+和-），观察输出波形-21。

波形判断标准：正常波形应为平滑的直流电压，带有微小的纹波。若波形出现半波缺口或周期性缺失，说明内部某个二极管开路；若波形出现剧烈尖峰或严重畸变，说明二极管性能衰减或存在击穿隐患-33-30。

对于变频器、工业开关电源等高功率应用，还可配合红外热像仪检测整流桥的温升分布。若某一引脚区域温度明显高于其他区域，说明该路二极管导通异常-30。

三、电源场景常见整流桥故障误区与典型案例

1. 整流桥检测常见误区（电源维修避坑指南）

误区一：只测正向不测反向。 仅检测正向导通就判断整流桥正常，漏掉了反向漏电这一关键隐患。必须完成全部8次正反向测量-17。

误区二：忽略散热器对检测的影响。 大功率整流桥的冷态和热态参数存在差异，拆卸散热片后测得的正向压降可能与实际工作状态不符-49。

误区三：未放电直接带电检测。 在未断开电源且未对滤波电容放电的情况下测试，不仅可能烧坏万用表，还造成触电风险-53。

误区四：遗漏全面测试。 只测部分二极管就下结论，遗漏了其他故障点-53。

2. 工业电源整流桥过载烧毁失效案例

某工厂PLC控制柜使用KBPC5010整流桥（50A/1000V），额定输出40A。由于生产线扩展，实际工作电流持续在48A～50A之间波动，长期处于极限状态，最终整流桥过热烧毁-29。

原因剖析：额定电流50A是在理想25℃条件下测得的数据，实际工厂环境温度较高，电流承载能力大幅下降；同时未预留足够裕量，长期在极限值运行导致过载失效-29。

解决思路：选择更高额定电流的整流桥（如75A规格）或采用并联方案，同时加强散热设计（增加散热片、涂抹导热硅脂）-29。

3. 家电电源适配器浪涌击穿失效案例

某品牌家用空调电源适配器使用DIP封装整流桥，雷暴天气后多台设备无法启动。拆解后发现整流桥内部二极管被反向击穿-29。

原因剖析：雷击或电网突波产生的高压冲击远超整流桥的反向耐压值，而设计时未考虑瞬态浪涌保护-29。

解决思路：选用更高耐压等级的整流桥（如1000V以上），并在交流输入端并联压敏电阻（MOV）提供浪涌保护-29。

4. 变频器整流桥热失控失效案例

某变频器使用GBJ3510整流桥（35A/1000V），额定负载30A，安装在60℃的高温车间。连续运行数周后整流桥失效，拆解发现二极管芯片严重过热熔化-29。

原因剖析：二极管的正向压降随温度升高而降低，导致整流桥承受更大电流，进一步加剧发热，形成“热失控”恶性循环-29。

解决思路：选用更低VF的整流桥（如肖特基整流桥），增加散热片和风冷强制散热，或加装温度保护电路-29。

四、整流桥检测核心与实用延伸

1. 整流桥检测核心（电源维修高效排查策略）

分级检测策略：基础级——目视检查外壳破损、引脚虚焊和烧焦痕迹；核心级——万用表二极管档完成4组正向和4组反向全面测试；进阶级——示波器观察输出波形，红外热像仪检测温升分布。最关键的判断口诀：正向压降0.5～0.7V、反向截止显示“OL”，一个异常全桥报废。

2. 整流桥检测价值延伸（电源维护与采购建议）

日常维护建议：定期清理整流桥散热片上的积尘，检查导热硅脂是否干涸；大功率整流桥须配合适的散热器并在接触面涂导热硅脂-；注意测试环境的温度一致性，冷态测量参数与实际工作参数存在差异-。

采购选型建议：额定电流应比实际工作电流高出20%～30%留足裕量；220V AC输入的电源整流桥反向耐压至少600V；高频电源优先选用快恢复或肖特基整流桥；大功率应用选择GBU、GBJ系列带散热片封装-2。

3. 互动交流

你在维修开关电源或工业设备时，是否遇到过整流桥用万用表测不出问题、但通电后却出现故障的“软故障”情况？或者在高震动环境下检测到整流桥焊点裂纹的案例？欢迎在评论区分享你遇到的整流桥检测难题和排查经验，一起交流电源维修中的实操心得。
